一、什么是RS485總線
工業現場經常要采集多點數據，模擬信號或開關信號，一般用到RS485總線，RS-485采用半雙工工作方式，支持多點數據通信。RS-485總線網絡拓撲一般采用終端匹配的總線型結構。即采用一條總線將各個節點串接起來，不支持環形或星型網絡。

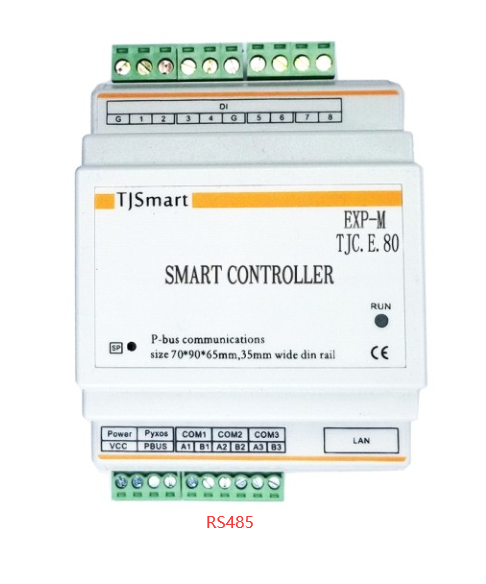

RS485無具體的物理形狀，根據工程的實際情況而采用的接口，RS485采用差分信號負邏輯，＋2V～＋6V表示“0”，- 6V～- 2V表示“1”。
RS485有兩線制和四線制兩種接線，四線制只能實現點對點的通信方式，現很少采用，現在多采用的是兩線制接線方式，這種接線方式為總線式拓樸結構在同一總線上最多可以掛接32個結點。
485總線的通訊距離可以達到1200米。
根據485總線結構理論，在理想環境的前提下，485總線傳輸距離可以達到1200米。其條件是通訊線材優質達標，波特率為9600，只負載一臺485設備，才能使得通訊距離達到1200米，所以通常485總線實際的穩定的通訊距離往往達不到1200米。如果負載485設備多，線材阻抗不合乎標準，線徑過細，轉換器品質不良，設備防雷保護復雜和波特率的提高等等因素都會降低通訊距離。
二、RS485線纜
在一般場合采用普通的雙絞線就可以，在要求比較高的環境下可以采用帶屏蔽層的同軸電纜。在使用RS485接口時，對于特定的傳輸線路，從RS485接口到負載其數據信號傳輸所允許的最大電纜長度與信號傳輸?shù)牟ㄌ芈食煞幢?，這個長度數據主要是受信號失真及噪聲等影響所影響。
理論上RS485的最長傳輸距離能達到1200米，但在實際應用中傳輸?shù)木嚯x要比1200米短，具體能傳輸多遠視周圍環境而定。在傳輸過程中可以采用增加中繼的方法對信號進行放大，最多可以加八個中繼，也就是說理論上RS485的最大傳輸距離可以達到9.6公里。如果真需要長距離傳輸，可以采用光纖為傳播介質，收發兩端各加一個光電轉換器，多模光纖的傳輸距離是5~10公里，而采用單模光纖可達50公里的傳播距離。
三、RS485布線安裝注意事項
1、485總線應采用什么樣的通訊線？一條總線上可以掛接多少臺設備？

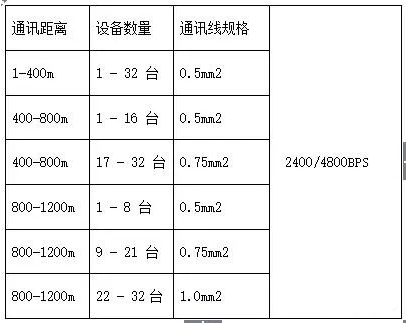

必須采用RVSP屏蔽雙絞線。所用屏蔽雙絞線規格，與485通訊線的距離和掛接的設備數量有關，如下表所示。采用屏蔽雙絞線有助于減少和消除兩根485通信線之間產生的分布電容以及來自于通訊線周圍產生的共模干擾。
有人說，485總線可以帶128臺設備進行通訊。
其實并不是所有485轉換器都能夠帶128臺設備的，要根據485轉換器內芯片的型號和485設備芯片的型號來判斷，只能按照指標較低的芯片來確定其負載能力。一般485芯片負載能力有三個級別――32臺、128臺和256臺。此外理論上的標稱往往實際上是達不到的，通訊距離越長、波特率越高、線徑越細、線材質量越差、轉換器品質越差、轉換器電能供應不足(無源轉換器)、防雷保護越強，這些都會降低真實負載數量。
工程商大都習慣采用5類網線或超5類網線作為485通信線，這是錯誤的。這是因為：
（1）普通網線沒有屏蔽層，不能防止共模干擾。
（2）不能用線徑太細的網線，會導致傳輸距離降低和可掛接的設備減少，至少0.4mm平方或用標準的網線。
（3）網絡線為單股的銅線，相比多芯線而言容易斷裂。
2、為什么要接地
485收發器在規定的共模電壓-7V至+12V之間時，才能正常工作。如果超出此范圍會影響通訊，嚴重的會損壞通訊接口。共模干擾會增大上述共模電壓。消除共模干擾的有效手段之一是將485通訊線的屏蔽層用作地線，將機具、電腦等網絡中的設備地連接在一起，并由一點可靠地接入大地。
3、485通信線應如何走線
通信線盡量遠離高壓電線、日光燈等干擾源，通信線不能與電源線等干擾源避開時通信線應與電源線垂直，不能平行，更不能捆扎在一起，并采用質量高的雙絞線走線。
4、為什么485總線要采用手拉手結構，而不能采用星形結構？
星形結構會產生反射信號，從而影響到485通信?？偩€到每個終端設備的分支線長度應盡量短，一般不要超出5米。分支線如果沒有接終端，會有反射信號，對通訊產生較強的干擾，應將其去掉，最好在RS485設備兩頭接有120Ω終端電阻。

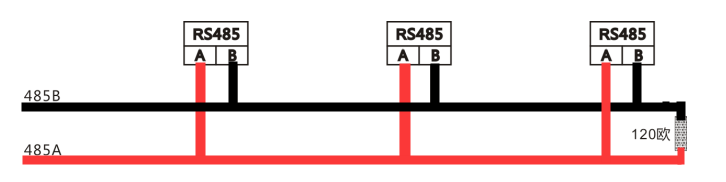

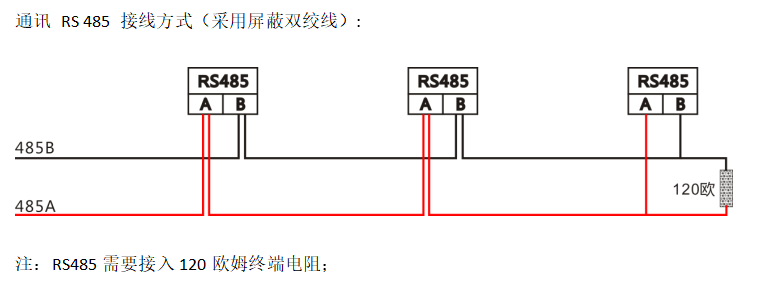

拉手連接如圖：
圖一

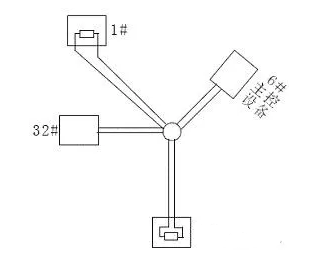

星形連接如圖：
5、485總線上設備到設備之間可以有接點嗎？
在同一個網絡系統中，使用同一種電纜，盡量減少線路中的接點。接點處確保焊接良好，包扎緊密，避免松動和氧化。保證一條單一的、連續的信號通道作為總線。
6、什么叫共模干擾和差模干擾？如何消除通訊線上的干擾？
485通信線由兩根雙絞的線組成，它是通過兩根通信線之間的電壓差的方式來傳遞信號，因此稱之為差分電壓傳輸。差模干擾在兩根信號線之間傳輸，屬于對稱性干擾。消除差模干擾的方法是在電路中增加一個偏值電阻,并采用雙絞線；共模干擾是在信號線與地之間傳輸，屬于非對稱性干擾。消除共模干擾的方法包括：
（1）采用屏蔽雙絞線并有效接地。
（2）強電場的地方還要考慮采用鍍鋅管屏蔽。
（3）布線時遠離高壓線，更不能將高壓電源線和信號線捆在一起走線。
（4）采用線性穩壓電源或高品質的開關電源(紋波干擾小于50mV)。
7、什么情況下在485總線上要增加終端電阻？
一般情況下不需要增加終端電阻，只有在485通信距離超過300米的情況下，要在485通訊的開始端和結束端增加終端電阻。尤其是485總線上設備數量較少時。當設備數量較多時（如超過22臺）。一般不需增加終端電阻，因為終端電阻會降低485總線的負載能力.
8、實際應用中的問題
實際施工使用中用戶常采用星形連接方式，此時終端電阻必須連接在線路距離最遠的兩個設備上，但是由于該連接方式不符合RS485工業標準的使用要求，因此在各設備線路距離較遠時，容易產生信號反射、抗干擾能力下降等問題，導致控制信號的可靠性下降。
對于這種情況，建議采用增加一個RS485分配器。該產品可以有效地將星形連接轉換為符合RS485工業標準所規定的連接方式，從而避免產生問題，提高通信可靠性。

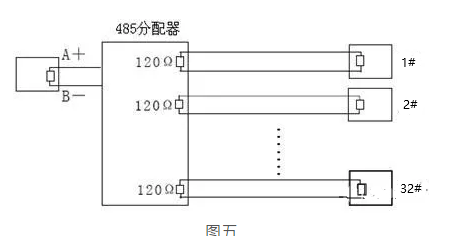

圖五
9、無中繼最大傳輸距離推薦用線
（1）普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
(2) 普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
(3) 鎧裝雙絞屏蔽型電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右?？捎糜诟蓴_嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，最內層屏蔽一端接地
四、RS485常見的故障與解決方法
一、如何預防故障的發生呢？
為減少通信故障提出下面幾條建議。

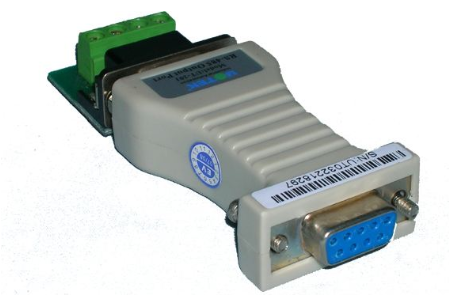

1、建議用戶使用和購買廠家提供的485轉換器或者廠家指定推薦品牌的485轉換器。
2、廠家會對與其配套的485轉換器做大量的測試工作，并且會要求485轉換器生產廠家按照其固定的性能參數進行生產和品質檢測，所以它與門禁設備具備較好的兼容性。千萬不要貪圖便宜購買雜牌廠家的485轉換器。
3、嚴格按照485總線的施工規范進行施工，杜絕任何僥幸心理。
4、對線路較長、負載較多的485總線工程采用科學的、有預留的解決方案。
5、如果通訊距離過長， 如超500米，建議采用中繼器或485HUB來解決。
6、如果負載數過多，如一條總線上超過30臺，建議采用485HUB來解決問題。
7、現場調試帶齊調試設備。現場調試一定要隨身攜帶幾個可以接長距離和多負載的轉換器、一臺常用的電腦筆記本、測試通路斷路的萬用表，幾個120歐姆的終端電阻。
二、采用485總線結構常見的幾種通訊故障有下面幾種？
1、通訊不上，無反應。
2、可以上傳數據，但不可以下載數據。
3、通訊時系統提示受到干擾，或者不通訊時通訊指示燈也不停地閃爍。
4、有時能通訊上，有時通訊不上，有的指令可以通，有的指令不可以通。
三、出現故障了有哪些調試方法呢？
在調試前首先要確保設備接線正確，且施工合乎規范?？梢愿鶕?jù)遇到的問題采用下面幾種調試方法。
1、共地法:
用1條線或者屏蔽線將所有485設備的GND地連接起來，這樣可以避免所有設備之間存在影響通訊的電勢差。
2、終端電阻法:
在最后一臺485設備的485+和485-上并接120歐姆的終端電阻來改善通訊質量。
3、中間分段斷開法:
通過從中間斷開來檢查是否設備負載過多、通訊距離過長、某臺設備對整個通訊線路的影響等。
4、單獨拉線法:
單獨簡易拉一條線到設備，這樣可以用來排除是否是布線引起了通訊故障。
5、更換轉換器法:
隨身攜帶幾個轉換器，這樣可以排除是否是轉換器質量問題影響了通訊質量。
6、筆記本調試法:
先保證自己隨身攜帶的電腦筆記本是通訊正常的設備，用它來替換客戶電腦進行通訊，如果正常，則表明客戶的電腦的串口有可能被損害或者受傷。
